快速成型解析：方法、优势与局限

在开发新产品时，模具阶段的速度和成本控制可以决定项目时间表的成败。快速成型模具解决了这两个问题，为制造商提供了一种比传统方法更快生产功能性模具和工具的方式。本文解释了什么是快速成型模具，它的工作原理，实践中使用的两种主要方法，选择方法时需要考虑的关键因素，以及其优缺点的真实分析。.

什么是快速成型模具？

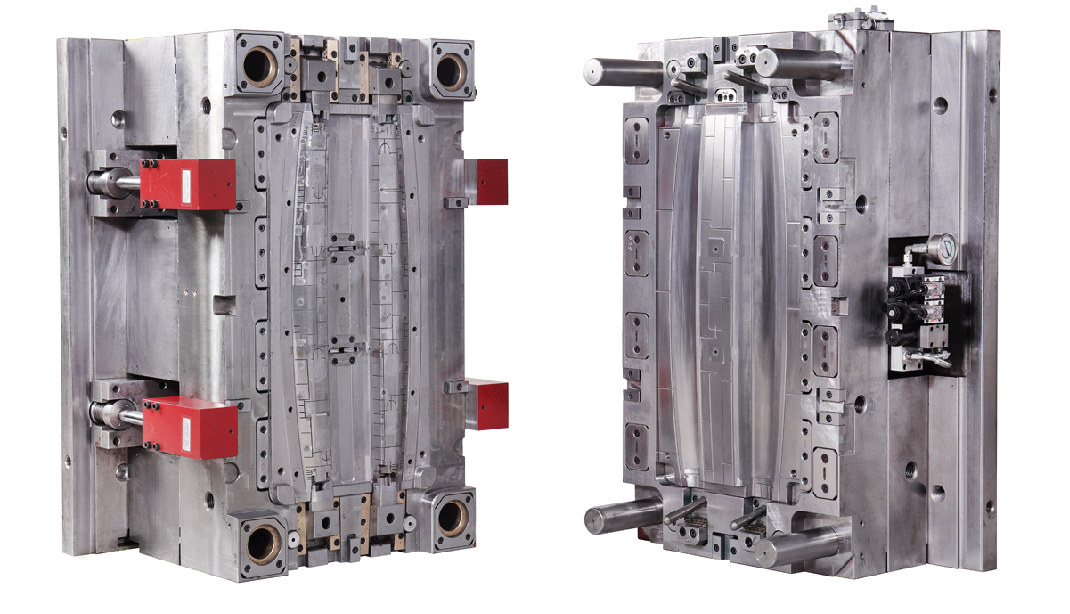

快速成型模具——有时称为桥接模具或原型模具——是产品开发过程中的一个步骤，使用加速技术快速且经济地制造模具、冲模和模具嵌件。它通常涉及手工装载嵌件、库存模具基座以及铝或软钢等模具材料，而非用于大批量生产模具的硬化工具钢。.

目标是生产相对较少数量的零件——通常通过低批量注塑成型——这些零件在外观和性能上与最终生产版本非常接近。由于快速成型模具使用与生产相同的材料和成型条件，它为设计师和工程师在投入大量资金制造全生产模具之前，提供了零件行为的真实预览。.

快速成型模具的典型用途包括设计验证、功能测试、市场评估样品以及在生产模具仍在完成期间的小批量订单。.

快速成型模具的两种主要方法

制造快速模具有两种广泛的方法：直接法和间接法。每种方法都有其工作流程、优势和权衡。.

直接快速成型模具

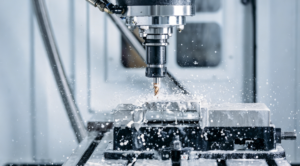

直接法直接制造实际的型腔嵌件和型芯——通常使用增材制造或高速数控加工——无需创建中间母型。直接成型模具的一个显著能力是集成顺应冷却通道：由于通道内置于模具几何形状中，而非直线钻孔，它们沿模具型腔轮廓布置，可将冷却时间减少约66%，从而缩短循环时间并提高零件质量均匀性。.

直接法的优势

• 快速交付。. 模具可在几天或几周内准备好，而非数月。.
• 工艺步骤更少。. 直接制造模具省去了中间母型阶段，使工作流程更精简。.
• 资源高效。. 单个模具可生产多个原型零件，无需大量材料投入。.
• 设计灵活性。. 设计变更可快速纳入，使该方法非常适合迭代开发和最终几何形状仍在完善的项目。.

直接法的缺点

• 模具寿命有限。. 直接快速工具通常由较软的材料制成，可能无法承受高射击次数。反复的设计更改或广泛的测试周期会使更换成本累积。.
• 尺寸变异性。. 使用此方法生产多个模具可能会导致它们之间存在细微差异，尤其是在模具组中使用不同材料时。.

间接快速成型

间接方法始于一个主模型——通常通过增材制造生产——然后用它来制造模具或冲模。软工具是这里最常见的技术：硅胶模具围绕主模型铸造，用于生产塑料零件。相同的硅胶模具也可以作为牺牲模型用于铸造金属零件。.

间接方法的优点

• 更耐用的主模型。. 当主模型由耐用材料制成时，只要设计保持稳定，它可以在整个生产过程中反复使用，无需更换。.
• 材料多样性。. 该工艺支持软工具和硬工具变体，制造商可以从单一主模型尝试不同的铸造或成型材料。.
• 适合复杂几何形状。. 需要精细表面细节或复杂特征的零件通常更适合采用此方法。.

间接方法的缺点

• 更长的交付时间。. 在实际制造工具之前创建主模型增加了一个步骤，增加了时间和成本。.
• 不适合简单零件。. 对于简单几何形状，间接方法的额外复杂性通常不值得。最好将其保留给确实需要详细特征的零件。.

两种方法的选择

选择正确的方法取决于四个关键考虑因素：

• 可以分配给工具制造和原型制作的预算是多少？直接方法通常前期成本较低。.
• 原型零件需要多快？直接方法交付更快。.
• 设计复杂性。. 零件是否需要精细的表面细节、倒扣或其他复杂特征？如果是，间接方法可能产生更好的效果。.
• 设计稳定性。. 设计在原型制作过程中是否可能发生变化？如果是，直接方法对设计迭代更为宽容。.

设计原型模具时的关键因素

无论使用哪种快速成型方法，都需要仔细关注两个基本的模具属性。.

模具强度。. 注塑机以显著压力（以磅每平方英寸计）将加热材料注入模具。强度不足的模具将在这些负载下失效，导致零件报废和计划外停机。模具材料的选择应考虑预期成型工艺中的压力和温度。.

模具表面光洁度。. 零件的顺利注射和顶出依赖于适当光滑的模具表面。一些快速成型工艺通过分层堆积材料，可能留下纹理表面。当模塑零件需要光滑表面时，应在工艺中规划二次表面处理操作。.

快速成型在制造中的优势

降低开发成本

快速成型材料——铝合金和软钢——成本远低于用于生产模具的硬化钢。结合缩短的生产周期，减少机器时间和人工工时，开发阶段的总体支出远低于从一开始就采用硬模具。.

更快的上市路径

压缩模具和原型制作阶段意味着工程师可以更早评估和迭代设计，产品也能更早进入目标市场。对于时间敏感的竞争行业，这种速度优势可以直接转化为商业利益。.

模具定制

快速成型允许模具按几乎任何所需尺寸生产。可以通过同一模具测试不同材料，特别适用于尚未确定零件最佳材料的情况。.

彻底的设计和功能测试

由于快速成型能快速且合理数量地生产零件，团队可以在订购生产模具之前进行功能测试、评估人体工学、检查装配配合并收集用户反馈。新设计理念可以快速试验并被采纳或放弃，从而提升最终设计质量。.

投资回报率提升

通过将设计验证前置到成本较低的模具阶段，公司减少了在全生产模具投入后进行昂贵设计更改的风险。更早的产品发布和较低的前期支出共同促进了开发投资的更快回报。.

快速模具的局限性

长期运行的每周期成本较高

快速模具优化用于低至中等产量。如果项目需要在许多注塑周期中进行大量迭代，材料、人工和模具更换的成本会迅速累积。随着射出次数超过模具设计承受范围，每件产品的经济效益会恶化。.

模具寿命缩短

由铝或软钢制成的快速模具比硬化生产模具磨损更快。注塑压力和温度会随着时间逐渐损坏模具，这意味着模具需要比传统硬化模具更早更换。这是预期的权衡，而非缺陷，但必须在项目预算和时间表中加以规划。.

快速模具与快速原型：有什么区别？

这两个术语有时可互换使用，但它们指的是不同的活动。快速模具专门指快速制造模具本身，以便通过注塑等工艺生产零件。交付物是功能性模具，其生产的零件在材料性能和公差上与生产意图高度一致。.

相比之下，快速原型侧重于直接生产实体零件——无论是概念验证模型还是功能性原型——不一定涉及模具。最常用的技术是增材制造（3D打印）和减材制造（数控加工）。快速原型在速度和几何复杂性方面表现出色，但在复制注塑生产零件的材料性能方面可能不如快速模具准确。.

在许多产品开发项目中，这两种方法按顺序使用：先进行快速原型以验证几何形状和配合，然后进行快速模具以验证材料性能和成型行为，最后才投入全生产模具。.

利用快速模具实现设计落地

快速模具是从初始概念到全规模生产之间的强大桥梁。它通过在订购昂贵硬模具前进行彻底设计验证来降低财务风险，压缩整体产品开发周期，并允许使用最终制造所用的相同材料进行测试。.

对于寻求可靠快速模具合作伙伴的制造商，, Livepoint 工具 提供针对原型和过渡生产需求的快速模具服务，涵盖广泛的材料和零件复杂度。.
